谷景GSHM1004系列電感兼容三禮UPIA1004系列電感
2020-06-30 18:16:53
admin
小編之前寫的電感產品都是國外電感產品，國內也有很多品質好的電感廠家，三禮是一家臺企，電感品質也很好，谷景也可以兼容三禮的電感產品，例如：谷景的GSHM1004MT3R3一體成型電感可以兼容三禮UPIA1004-3R3M一體成型電感。
小編依舊是從尺寸和參數性能上分析為何可以兼容：
1、尺寸

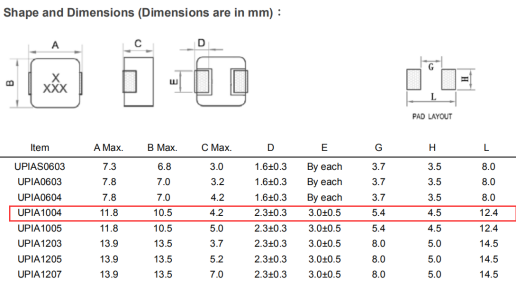

三禮UPIA1004-3R3M一體成型電感的尺寸：長10.8±1mm、寬9.5±1mm、高4.2mm Max；焊盤尺寸：長3.0±0.5mm、寬2.3±0.3mm。

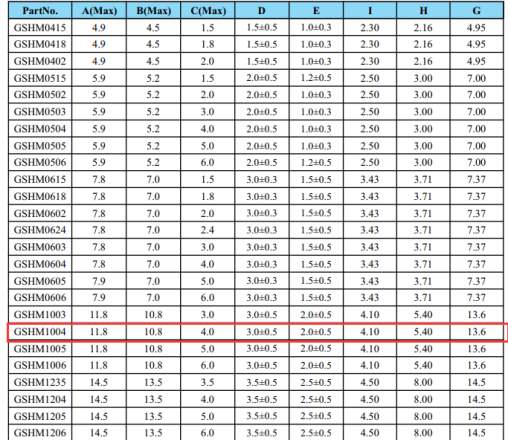

谷景GSHM1004MT3R3一體成型電感的尺寸：長10.8±1mm、寬9.5±1mm、高4.0mm Max；焊盤尺寸：長3.0±0.5mm、寬2.0±0.5mm。
從尺寸上對比：谷景GSHM1004一體成型電感的高度更低，焊盤寬度更大，更能適應在尺寸更小的產品中，焊接面更大，穩固性更好。
2、參數性能

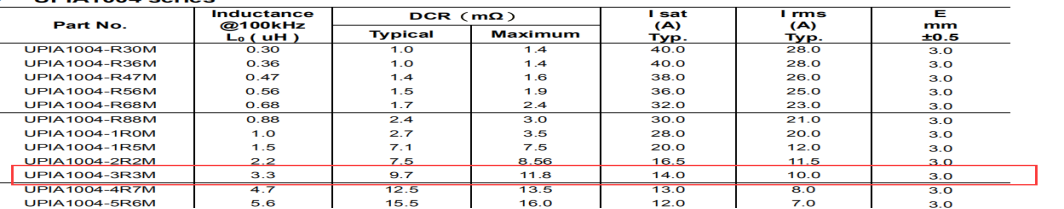

三禮UPIA1004-3R3M一體成型電感的參數：感值3.3uH±20%、阻值11.8Max、飽和電流14A、溫升電流10A。

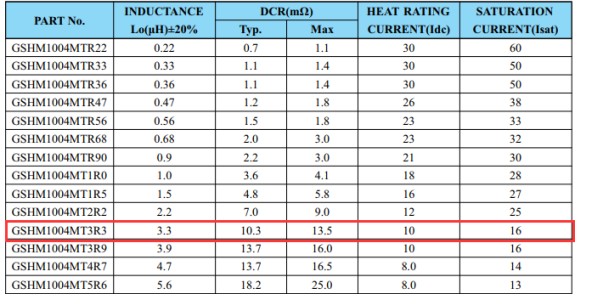

谷景GSHM1004MT3R3一體成型電感的參數：感值3.3uH±20%、阻值13.5Max、額定電流10A，飽和電流16A。
從參數上來看：谷景GSHM1004MT3R3一體成型電感的飽和電流為16A，而UPIA1004-3R3M一體成型電感的飽和電流為14A，GSHM1004MT3R3一體成型電感的電流更高，性能更好。
