貼片變壓器的應用
2021-03-23 09:14:39
admin
在日常生活中，變壓器扮演著一個非常重要的角色，在各行各業中都有著廣泛的應用，隨著經濟的飛速發展，對電力的需求也在不斷加大。變壓器也因此得到了長足的發展，許多企業都在不斷的改變變壓器的結構，使其性能和技術都得到了一個巨大的飛躍。
貼片變壓器，對比常規變壓器產品，有著較小的體積，不會有電路板空間不足的安裝問題，還可以進行全自動化生產。雖然貼片變壓器在對比常規變壓器后有著相當多的優勢，但是其生產的難度系數卻是異常的高，稍有紕漏就會導致生產的變壓器出現問題。

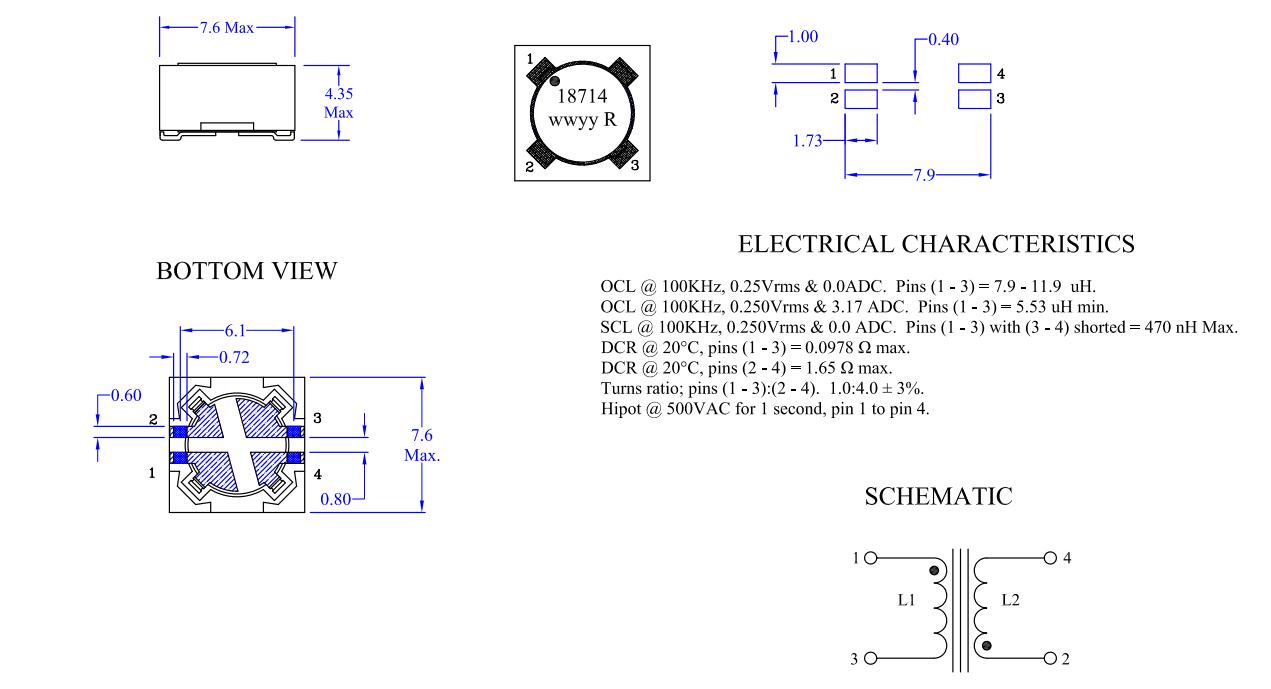

之前有一個做通信轉接板客戶，是通過別的客戶介紹的，說我們做變電器是專業的，我們先給了樣品參數：100KHZ/0.25V不加電流情況下，1→3 感量在7.9-11.9uH；100KHZ/0.25V加載3.17A；1→3感量在5.53uH Min 100KHZ/0.25 不加電流，3→4短路下，1→3腳漏感 470nH Max 1→3 阻值 0.0978歐姆最大； 2→4 阻值1.65歐姆最大 1→3 ： 2→4 匝數比是1:4 兩組之間耐壓要過500V，圖紙如下：
目前，已經將生產完畢的貼片變壓器交付到客戶手中，客戶也對這次的貼片變壓器很滿意。但我們也不會滿足以此，將增加貼片變壓器自動化生產線，為客戶提供更加優質的產品服務。
